HKCZXX 智能型消弧消諧裝置使用說明書
HKCZXX 智能型消弧消諧裝置使用說明書

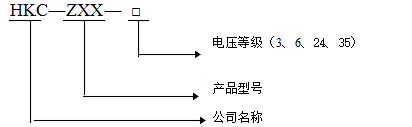

HKCZXX智能型消弧消諧裝置型號及意義
產品概述
智能型消弧消諧裝置適用于3～35kV三相非直接接地電力系統中，用來對各類過電壓的限制，以提高電網運行的安全性和供電可靠性。
適用范圍
智能型消弧消諧裝置適用于3~35kV中壓電力系統；
智能型消弧消諧裝置適用于中性點不接地、中性點經消弧線圈接地的電力系統；
智能型消弧消諧裝置適用于電纜線路為主的電網，電纜與架空線路的混合電網以及架空線路為主的電網。
技術參數
?額定電壓：3、6、10、24、35kV
?額定電流：31.5、50、63、80、100A
?額定頻率：50（60）HZ
?通訊接口：RS485
?電源電壓：DC220V±10%或AC220V±10%
裝置功能
?智能型消弧消諧裝置消弧功能；當系統發生單相弧光接地故障時，消弧柜能在30毫秒內投入故障相真空接觸器,故障相電壓降到零，故障點的電弧隨之熄滅，消弧柜發出動作信號。
?若為架空線路，可設定經4~5秒真空接觸器自動斷開。如為瞬時性故障，則系統恢復正常運行；如為永久性故障，真空接觸器再次投入并不再斷開，起到永久限制過電壓的作用。此種用途訂貨時序說明。當系統故障線路切除后，需人工通過復位按鈕或遠方控制使消弧柜自動恢復正常狀態。
?高壓限流熔斷器功能；由于各種原因造成消弧柜動作后通過消弧柜兩相接地短路時，高壓限流熔斷器在1~2毫秒內將消弧內的接地點快速切除，防止發生兩相短路，不會(huì )影響系統正常運行。
?金屬接地和PT斷線報警功能；當系統發生單相金屬接地時， 智能型消弧消諧裝置發出金屬性接地信號,并顯示故障相。
?過電壓保護功能；當系統發生內部過電壓和大氣過電壓，由消弧柜內的過電壓保護器將電壓限制到設備絕緣允許的水平。系統發生單相弧光接地故障時，消弧柜動作后可將非故障相的弧光接地過電壓限制到線電壓的水平。
?PT柜功能；智能型消弧消諧裝置使用抗飽和的電壓互感器，可代替PT柜向其他指示儀表和繼電保護裝置等提供二次電壓信號。
?數據傳輸功能；智能型消弧消諧裝置配有RS485通訊接口，可以通過總線實現數據遠傳。
?事故追憶功能；智能型消弧消諧裝置可以記錄20次故障事件發生的時間、裝置動作狀態和相關事故參數。
?可選配功能：
智能型消弧消諧裝置還可以加裝一次消諧、二次微機消諧裝置，以限制諧振過電壓。
智能型消弧消諧裝置可以加裝本公司專門設計的基于最大增量法原理的小電流選線裝置，實現自動選線功能。
智能型消弧消諧裝置可以加裝開關狀態顯控裝置具有一次模擬圖、帶電顯示、分合閘狀態指示、語音防誤提示、溫濕度控制、RS485通訊接口等多項功能。
工作原理
智能控制器正常運行時檢測電壓互感器提供的電壓信號,一旦系統出現故障,則電壓互感器輔助二次電壓信號會(huì )立即發生突變,智能控制器根據電壓互感器二次電壓是否超過給定值,來判斷系統是正常運行還是故障狀態。
系統出現故障后，智能控制器立即啟動中斷，進行數據處理。根據二次電壓的變比判斷是接地故障還是PT斷線故障，并根據故障相電壓的變化判斷是金屬接地還是弧光接地故障。
當系統發生單相弧光接地時，故障相真空接觸器合閘將故障相直接接地，接地電弧由于電弧兩端的弧壓被立即強迫降到零，弧光徹底熄滅。
主要部件功能
智能型消弧消諧裝置為固定式開關柜，外形尺寸可根據用戶要求加工， 智能消弧柜結構如裝置結構圖所示。對6kv、10kv的柜體，考慮用戶檢修方便, 寬度般不小于800mm，對于35kv柜體寬度般不小于1800mm,深度和高度可以與其并柜的柜體保持一致。
■電壓互感器PT
電壓互感器為智能微機控制器提供被保護系統的二次電壓和輔助二次電壓信號。
■智能微機控制器
根據電壓互感器提供的信號，判斷故障類別(PT斷線、金屬接地、弧光接地)和相別，向控制室或上位機發出故障信號。當發生弧光接地時快速型可在26ms內向故障相真空接觸器發出動作命令。
■交流真空接觸器ZJ
ZJ在接到微機裝置的動作命令后立即完成合閘動作，使弧光接地故障快速轉化為金屬性接地。
■三相組合式過電壓保護器HKCBP
HKCBP將相對地和相與相之間的各種過電壓限制在設備絕緣允許的范圍內。
■高壓隔離開關GN
GN用來控制消弧柜的投運和退出，在消弧柜需要檢修或調試時，與系統隔離并形成明顯的斷開點。
■高壓限流熔斷器Fu
當 智能型消弧消諧裝置動作后由于其他各種原因接地導致通過消弧柜兩相接地線路，Fu可在1～2ms內快速退出消弧柜內的接地，避免造成兩相短路的后果。
■電流互感器和接地電流表
在智能型消弧消諧裝置動作后，通過接地電流表可較準確地讀出系統的單項接地電容電流。
產品結構
產品優點
?智能消弧消諧裝置動作速度快，快速型可在30ms內動作，大大縮短單相接地電弧的持續時間。
?智能消弧消諧裝置在動作后可立即熄滅電弧，并能有效的限制弧光接地過電壓。
?智能消弧消諧裝置動作后，允許電容電流連續通過至少2小時以上，用戶可以在完成轉移負荷的刀閘操作 之后在處理故障線路。
?智能消弧消諧裝置的保護功能不受電網規模和運行方式影響。
?智能消弧消諧裝置利用電弧熄滅前后故障線路零序電流圖變量最大的特點進行選線，可大大 提供選線準確率。
?智能消弧消諧裝置在發生弧光接地后，裝置動作將故障相對地電容短接，改變系統參數，可以在一定程度上破壞諧振條件。
產品設計符號
使用條件
?環境溫度：-40℃~+70℃；
?大氣壓力：80~110KPa
?空氣相對濕度：＜90%（25℃）、50%（40℃）；
?海拔高度：＜2000m,高原型可達到4000m;
?安裝地點應具有防御風、雨、沙和防塵設施；
?使用地點不得有爆炸危險的介質，周?chē)橘|(zhì)中不得含有腐蝕和破壞絕緣的導電介質或氣體，不允許環境充滿蒸汽及含有較嚴重霉菌存在。
包裝及運輸
包裝：一般采用木箱包裝，柜體底座固定在包裝箱地板上。
運輸：不宜在三級以下公路長距離運輸，必要時可拆散包裝，重要配件應在進行處理后方可采用公路運輸。
儲存：長期不用時，應儲存在干燥、通風的倉庫內，不宜在室外儲存。
